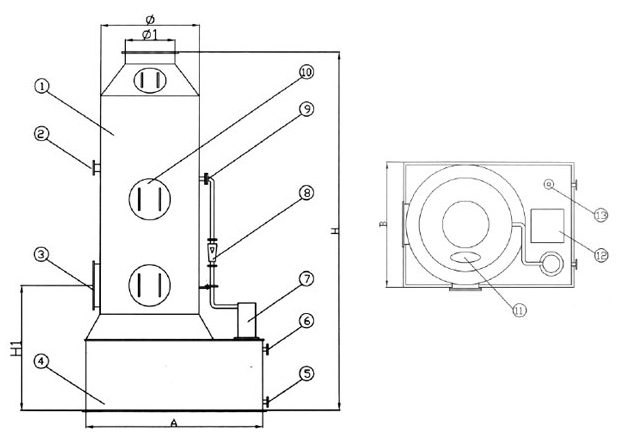

部件功能表
|
代號 |
名稱 |
材料 |
數量 |
|
1 |
主塔體 |
PP |
1 |
|
2 |
除霧收集液出口 |
PP |
1 |
|
3 |
進風口 |
PP |
1 |
|
4 |
循環水箱 |
PP |
1 |
|
5 |
排污口 |
PP |
1 |
|
6 |
溢流口 |
PP |
1 |
|
7 |
液下泵 |
PP |
1 |
|
8 |
流量計 |
PVC |
1 |
|
9 |
噴流口 |
PP |
1 |
|
10 |
檢修孔 |
PP |
2 |
|
11 |
收集器檢修口 |
PP |
1 |
|
12 |
循環水箱檢修口 |
PP |
1 |
|
13 |
進水口 |
PP |
1 |

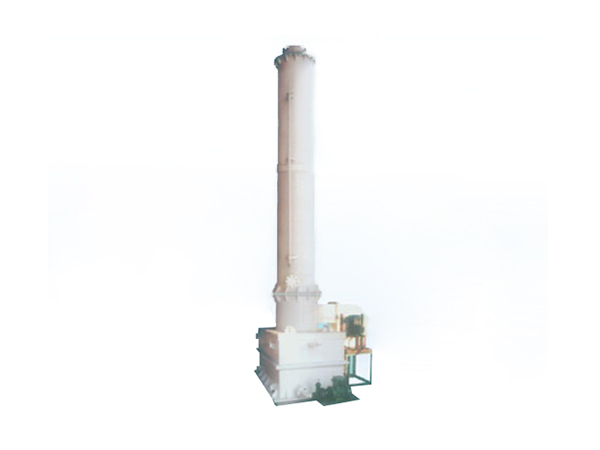

尾氣吸收塔結構特點及應用范圍

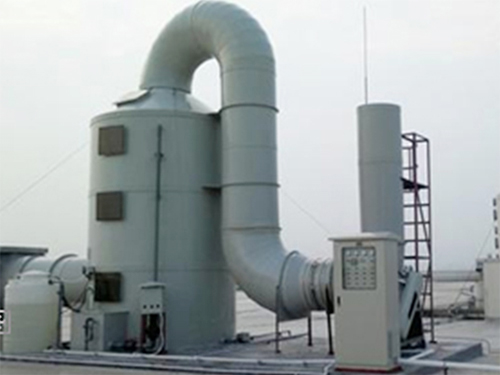

設備采用聚丙烯全塑制造，應用于化工、醫藥、石油等行業生產過程中的尾氣，廢氣的吸收和凈化處理，達標排放。
使用條件及安裝要求
設備使用應符合材料使用條件，工作溫度-10℃～80℃。安裝應緊固設備底腳螺栓，必要時安裝防風鋼繩。
（1）尾氣吸收塔吸收是將氣體混合物與適當?shù)囊后w接觸，氣體中一種或多種組分溶解于液體中，不能溶解的組分仍保留在氣相中，從而利用各組分在液體中溶解度的差異而使氣體中不同組分分離的操作。混合氣體中，能夠溶解于液體的組分稱為吸收質或溶質；不能溶解的組分稱為惰性氣體；吸收操作所用的溶劑稱為吸收劑；溶有溶質的溶液稱為吸收液或簡稱溶液；排出的氣體稱為吸收尾氣，其主要成分應是惰性氣體，還含有殘余的溶質。
（2）、以PP為主要材料生產填料噴淋吸收塔，填料采用PP材質鮑爾環或空心球，根據氣體吸收過程在氣液兩相界面上進行，傳遞速率和界面面積成正比的原理，采用填料來增大兩相接觸面積，使兩相充分分散，達到凈化廢氣的目的。
（3）氣液相平衡關系
氣體混合物與溶劑S相接觸時，將發生溶質氣體向液相的轉移，使得溶液中溶質（A）的濃度CA增加。充分接觸后的氣液兩相，液相中溶質達到飽和，濃度不再發生變化。此時瞬間內進入液相的溶質分子數與從液相逸出的溶質分子數恰好相抵，在宏觀上過程就像停止一樣，這樣狀態稱為相際動平衡，簡稱相平衡。
