Y型過濾器

（2）Y型鑄造同徑法蘭連接式（PFYI—F型）（DNl5—250，PN≤5.0MPa）

DN L H N 15 140 120 Rc1/4 20 140 120   25 140 120   32 170 160 Rc3/8 40 270 160   50 270 180   65 290 190   80 360 250 Rc3/4 100 410 280   125 480 330   150 520 360   200 660 450 M20×1.5 250 870 670

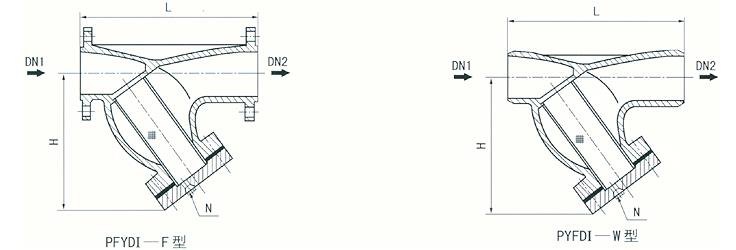

（3）Y型鑄造異徑法蘭連接式（PFYDI一F型）、異徑對焊連接式（PYFDI—W型）（DN40×32－250×200，PN≤5.OMPa）  PFYDI-F，PYFDI-W型

DN1×DN2	YDI-F ， L	YDI-W ， L	H	N
40×32	250	210	160	Rc1/4
50×40	270	240	190	Rc3/8
80×50	320	310	250
80×65	360	310	260	Rc3/4
100×65	410	370	280
100×80	410	370	280
150×100	520	490	360
200×100	660	600	450	M20×1.5
200×150	660	600	450
250×200	870	800	670

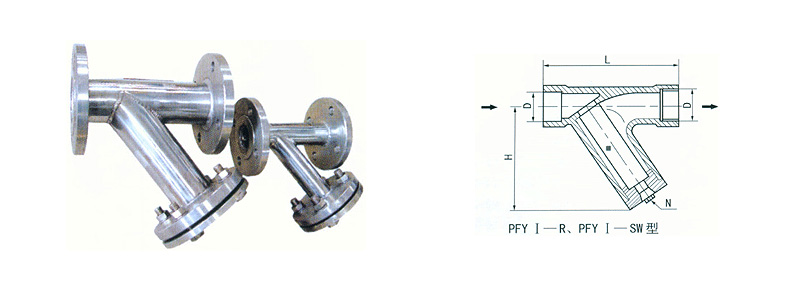

（4）Y型焊接錐管螺紋式（PFYII-R型）、承插焊式（PFYII-SW型）  （DN15—40，PN≤5.OMPa）  PFYII-R，PFYII-SW型

DN	L	N	H	YII-R型	YII-SW型
				D	D	T
15	130	Rc3/8	169	Rc1/2	21.8/18.5	10
20	130		179	Rc3/4	27.4/25.5	13
25	140		182	Rc1	34.2/32.5	13
32	160		209	Rc11/4	42.9/38.5	13
40	170		217	Rc11/2	48.8/45.6	13

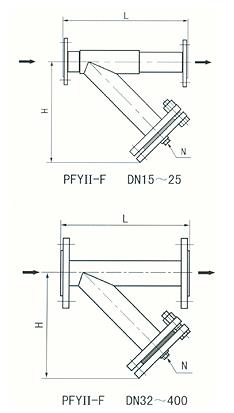

（5）Y型焊接法蘭連接式（PFYII-F型）（DNl5—400、PN≤5.OMpa） PFYH-F型

DN L H N 15 260 180   20 270 190 Rc1/4 25 270 190   32 280 230 Rc1/4 40 280 230   50 290 245   65 320 280   80 350 315 Rc3/8 100 425 360   125 480 390   150 540 460 Rc3/4 200 700 540   250 800 660   300 950 750 M20×1.5 350 1050 845   400 1250 920

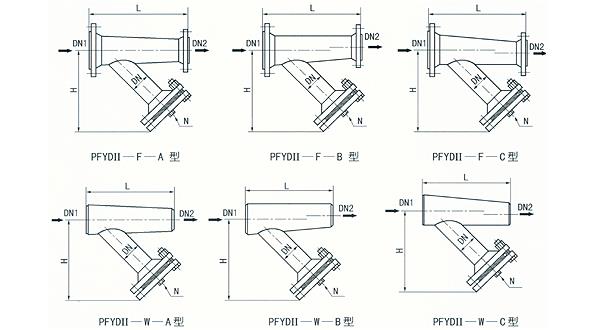

（7）Y型異徑法蘭連接式（PFYDIII一F—A，PFYDII—F—B，PFYDII—F—C型）（PN≤10.OMPa）
（8）Y型焊制異徑對焊接式（PFYDII—W—A，PFYDII－W—B，PFYDII—W—C型）（PN≤10.OMPa） PFYDⅡ—F—A，8，C，PFYDⅡ—W——A，B，C型

DN1×DN2	H	D	YDII-F-A，B，C型L			YDII-W-A，B，C 型L
			PN≤2.0	PN≤5.0	PN≤10.0
50×40	230	40	320	332	337	190
65×40	240	50	320	332	337	190
65×50	240	50	320	332	338	190
80×40	240	50	320	335	340	190
80×50	280	65	340	355	360	200
80×65	280	65	340	355	360	200
100×50	280	65	400	415	440	260
100×65	310	80	425	440	460	280
100×80	310	80	425	445	460	280
125×65	310	80	415	455	470	280
125×80	350	100	465	485	505	300
125×100	350	100	470	490	520	300
150×80	350	100	490	510	535	330
150×100	350	100	500	520	555	335
150×125	400	125	545	565	600	360
200×100	400	125	570	590	630	390
200×125	400	150	580	600	640	390
200×150	450	150	615	635	675	425
250×125	450	200	645	670	725	455
250×150	450	200	645	670	725	455
250×200	530	200	730	755	810	525
300×150	530	200	780	800	850	575
300×200	530	200	800	825	870	585
300×250	670	250	870	900	960	655
350×200	670	250	860	890	950	655
350×250	670	250	860	890	950	655
350×300	750	300	960	990	1040	720
400×250	750	300	1080	1110	1190	850
400×300	750	350	1100	1140	1190	860
400×350	850	350	1180	1220	1270	925
